Create Folder System AutoCAD
Create Folder System
External References atau X-ref akan berfungsi jika folder dan file yang berada dalam system terstruktur dengan benar. System X-ref tidak akan berfungsi jika terjadi perubahan folder atau file yang tidak disertai dengan perubahan system X-ref di file kerja.
Untuk menghindari terjadinya kesulitan menjalankan funsi System X-ref, maka folder dibuat sedemikian rupa, misalnya seperti gambar 1.
 |

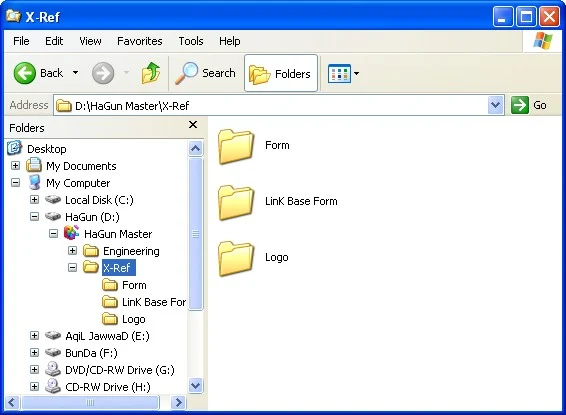

| Gambar 1. Struktur Folder |
Gambar 1, menampilkan file yang dibuat tersetruktur. Sumber data input untuk X-ref ditempatkan di folder X-Ref yang memiliki bagian Form berisi file bingkai gambar, Link Base Form berisi komponen bingkai gambar (kepala gambar, kolom tandatangan dan form judul gambar), Logo berisi logo yang akan ditampilkan di bingkai gambar misalnya logo perusahaan, logo safety.
Data di folder Logo sebagai donor untuk file di folder Link Base Form, selanjutnya Data di folder Link Base Form sebagai donor untuk file di folder Form. Folder Form berisi model bingkai yang dibuat sesuai dengan keperluan tampilan gambar object.
